关于精密制冷系统风冷冷凝器的摆放

冷凝器是空调的关键部件之一，是整个空调系统散热，完成制冷循环不可或缺的部件之一。冷凝器安装位置的好坏直接决定空调设备的寿命和能效比。对于精密空调来讲，管路的设计，空调安装位置的设计，冷凝器的摆放等等，都需要认真考虑。

冷凝器位置的设计对于整个系统的运行效率及可靠性同样尤为重要。设计时需要注意以下几点：

1）冷凝器与室内机的距离不宜过长。
无论压缩机的类型是涡旋的还是活塞的，一般来讲，制冷剂从压缩机到室外冷凝器之间的压降不能太大，一般来讲要小于60米等效长度。（注意这里使用的概念是等效长度，就是按照压力损失等量换算的管路长度。比如一个90度的弯头相当于1.2米管路）管路超长将大大降低空调效率，浪费能源，提高运行成本。

2）不建议冷凝器放在比室内机低的地方。
原因是，制冷剂在冷凝器出口端需要有2~3℃的过冷度，如果冷凝器放在室内机下端，制冷剂液体需要克服压力损失回到室内机，进入膨胀阀。按照我们的计算，高度每升高1米，压力损失可达12kpa。如此计算，如果冷凝器低于室内机9米，那么膨胀阀入口已经没有过热度，并且，压力损失可能造成散发气体（flash gas），进而大大影响制冷效率及膨胀阀正常工作。

如果场地条件所限，冷凝器不得不低于室外机，我们建议使用水冷冷却方式，即室外使用干冷器的配置。APC 提供 InRow RD及 Stulz G型精密空调，可以满足此应用。（见图一）室外干冷器可以低于室内机。具体长度依照水泵扬程而定。

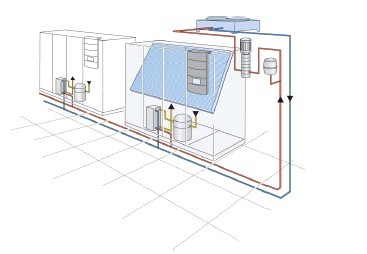

　　图一：水冷型设备系统示意图。室外为干冷器

需要特别说明的是，一些厂商为了临时满足客户的需求，将压缩机拆除，并且将其放置于室外。这种做法不太符合规范：和舒适性空调不同，空调压缩机需要不间断运行，冬天依然如此，并且压缩机运行时，周围温度不能太低，如果温度过低，可能导致以下几个问题：首先是进入压缩机内的制冷剂气体需要有一定的过热度，以提高制冷效率并防止液态制冷剂进入压缩机而产生液击。一般来讲，过热度为8℃左右。系统设计时，默认从膨胀阀感温包到压缩机没有温度降低，但是如果将压缩机放在室外，从膨胀阀感温包到压缩机这段管路会有温度降低，那么，过热度就无法保证。另外，由于室外温度非常低，如果压缩机温度低于零下5℃，冷冻油会凝结，造成压缩机在缺少润滑的情况下运行，使得压缩机运行寿命大大降低。虽然空调内置曲轴箱加热器，加热量及其有限，不能满足过热度要求。所以，这种做法不太可取。

3）冷凝器特殊位置的摆放
冷凝器的主要功能是散热，因此，如果冷凝器和周围墙体或冷凝器之间距离太近，会严重影响其散热效率。因此，如果遇到下列相关情况，请按照如图所示的摆放方式进行：

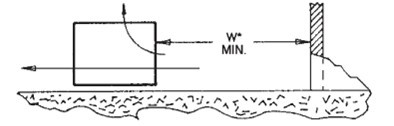

图二：冷凝器与墙体相邻，请至少留出与冷凝器宽度相当的距离

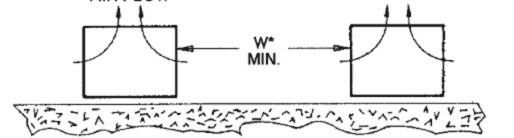

　　　　　　图三：如果多台冷凝器并排摆放，请至少留出与冷凝器等宽的距离

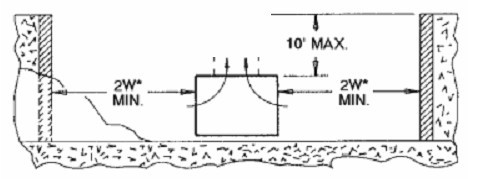

图四：如果冷凝器安装与凹型地面，请在冷凝器两侧至少留出两台冷凝器宽的距离。并且，下陷的高度不能大于3米。

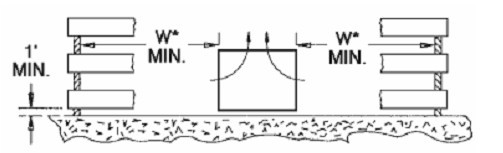

图五：如果冷凝器安装与两侧格栅的中间，至少保证格栅下端有0.3米的高度，并且两端留出至少为一台冷凝器宽度的空间。

另外，如果冷凝器是立式的，注意季风的迎风面不能正对风扇或翅片，冷凝器也不能安装与容易积雪，或者灰尘，树叶，杂物很多的环境中。

其他具体问题，请咨询APC技术支持热线或联系所在地区销售支持工程师。我们会根据现场环境，为您设计摆放位置。
