纯在线式（SURT）UPS与在线互动式（SU）UPS的区别

APC公司推出的SURT系列的机器与以往SU系列的机器有很大的差别，本文从电路结构、应用范围及机器性能三个方面讨论其区别。
1、电路结构的区别

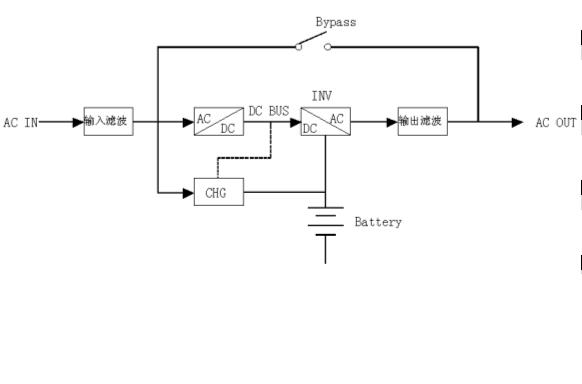

如图（一）所示，SURT系列的UPS采用双变换在线式的电路结构，市电输入后先经过AC/DC转换，即将交流市电输入转变为直流，部分电能给电池充电， 大部分电能经过DC/AC转换，转换为交流电供给负载。当市电故障时，UPS取用电池电能，经DC/AC转换给负载供电。当UPS出现故障后，UPS会自 动转入旁路运行。

图（一）

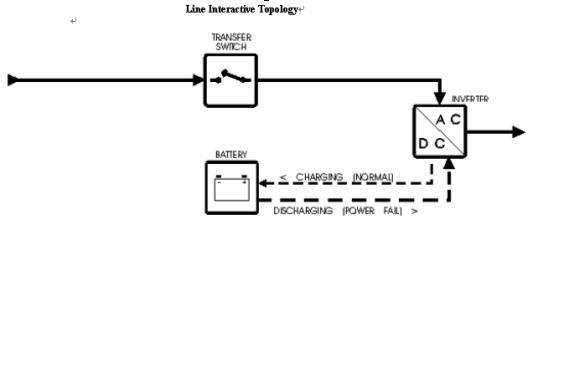

如图（二）所示，SU系列的UPS采用在线互动式的电路结构，市电输入后经过滤波电路对其进行浪涌抑制、滤波后输出给负载供电，逆变器此时充当充电器给电池充电。当市电故障时，UPS取用电池电能经DC/AC转换后输出给负载供电。

图（二）

2、应用范围的区别
在线互动式UPS为服务器和网络设备提供高品质电源保护。纯在线式UPS除保护服务器与网络设备外，亦可为通讯系统、自控设备提供高品质电源保护。纯在线式UPS亦可与廉价燃料发电机兼容使用。
3、机器性能的区别
SURT与SU系列的机器相比，有更高性能的电压输出，零转换时间及塔式和机架可转换的灵活的安装方式。
SU系列的UPS是在线互动式的设计，当运行于市电供电时，输出电压随市电波动，当市电电压过高、过低时UPS启动电压调节（AVR）功能，当运行于电池 供电时，输出电压是正弦波，缺省值是230VAC，用户通过软件可选择220VAC、240VAC。SURT系列的UPS是纯在线式的设计，无论UPS运 行于市电还是运行于电池供电方式下，UPS都输出稳定的正弦波，缺省值是230VAC，用户通过软件可选择220VAC、240VAC。输出电压精度：负 载静态时是1%，负载动态时是5%。输出电压失真度：带线性负载时小于3%，带非线性负载时小于5%。
SU系列的机器在市电故障时转向电池供电有一个2~4ms的转换时间，SURT系列的机器在市电故障时转向电池供电没有转换时间，也即转换时间为零。
SURT系列的机器采用塔式机架式灵活转换的安装方式，这种系列的UPS可以塔式形式安装，增加机架式转换附件后，亦可轻松转换成机架式UPS。
